Mentor MP，驅動器解決方案

25A 至 7400A，400V/575V/690V

升級您的控制系統

目前在全球較多應用中還有大量直流電動機正在運行， 其中絕大多數仍可繼續工作。升級您的驅動器可幫助您盡可能提高電動機性能、加強系統的可靠性并通過以太網和 Fieldbus 網絡以數字方式與現代控制設備連接。停機時間減少到低限度，因爲隻需要更換驅動器。

直流驅動技術

直流驅動器技術仍然具有較高的成本效益和效率，而且實施相對簡單。在新的解決方案中，直流具有許多優勢，特别是對于再生發電運行和大功率應用。

簡單升級

Mentor MP 可作爲Mentor II 的簡易替代産品。它們具有相同的物理尺寸和連接布局。軟件工具的設計使之可輕松遷移到新的平台。

直流驅動器中的控制技術

CT 擁有較全面的交流和直流驅動器解決方案。我們可針對您的應用需求和今後的升級途徑，爲您提供合适的解決方案的合理建議。
Mentor MP 繼承了 CT 交流驅動器系列産品中控制平台和軟件工具，因此如果未來您的應用要求繼續發展，您都能夠靈活地升級到交流驅動器系統。

多種行業應用

我們适用于衆多行業，這使我們成爲直流解決方案的理想合作夥伴。

Mentor MP的典型應用領域包括：

1.港機和起重機 2. 測試台和測功機 3. 電磁抓鬥 4.電梯 5. 輪胎和橡膠 6. 冶金 7. 線纜 8.造紙 9.海事 10.卷繞 11. 擠出機 12.玻璃 13.物流 14.舞台設備 15. 主軸驅動器 16.粉碎機 17.提供交流驅動系統公共直流母線

全球服務

我們理解您的需求， 能在全球範圍爲客戶提供方便的服務、支持和專業技術。

更高功率直流電動機

Mentor MP 還可使用多種其他系列的直流電動機，因此我們能夠涵蓋 Mentor MP 直流驅動器的功率範圍。

Leroy Somer LSK 方形架直流電動機：

1.額定功率 4.7kW 至 517 kW   2. 機座号 112 至 280   3. IP23S，防水滴 4. S1 工作制 5. PTC 熱敏電阻 6.IC06 強制通風冷卻，配置标準聚酯過濾網 7.H 級絕緣 8. 3 相全控整流輸入 9.右側接線盒 10.頂部強制風機 11.REO444 型測速發電機 12. 增量式編碼器和絕對編碼器

更強的控制性能

更強大的勵磁控制能力

每一台 Mentor MP 的标配都内置勵磁控制器。由此可控制目前市場上的大多直流電動機。但是，對于以下情況，提供選配的 FXMP25 勵磁控制器：

1.要求勵磁電流大于标配驅動器提供電流，但不超過 25A。例如，勵磁電壓較低的老電動機。

2.要求磁場強制降低的速度高于标準半控橋的勵磁速度。 例如，在主軸電動機或者具有較高勵磁時間常數的電動機上（其中要求弱磁時間低于勵磁繞組的自然時間常數）。

3. 這種應用可通過簡單的勵磁電流反向（無需反向電樞） 實現。例如，在不要求快速改變轉矩方向的應用場合。 借助Mentor MP，用一個單象限電樞整流器可以實現。

4 象限系統功能，允許轉矩方向緩慢改變。

FXMP25 — 勵磁控制器選件

FXMP25 可借助标準 RJ45 接插線由 Mentor MP 進行控 制，因此可使用标準的驅動器參數進行設置。
FXMP25 還可使用集成鍵盤和顯示器在獨立模式中工作。
對于勵磁電壓極低而勵磁電流超過 25A 的較早型号的電動機，Mentor MP 本身帶有一種勵磁模式，所以可作爲一種 勵磁控制器且無需任何附加部件。勵磁電流控制實際上沒有任何限制。

使用壽命更長
由于散熱器冷卻風扇全部采用速度控制，隻在需要時運行，因此驅動器實際上沒有“易損件”，這有助于長久的使用壽命。

undefined

根據您的需要可定制其他功能

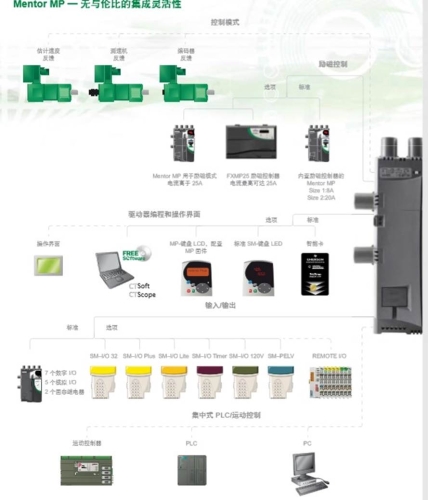

卡扣式選配模塊可幫助您根據自己的需要定制驅動器提供 18 種不同選項，包括 Fieldbus、以太網、I/O、反饋附件和自動化控制器。

智能驅動

Mentor MP 可幫助驅動器系統設計人員將自動化與運動控制嵌入驅動器，由此可提高通訊速度，同時 CTNet（一種高性能點對點網絡）可連接系統的不同部分。

可靠的性能和創新的理念

Mentor MP 采用了的設計開發流程，非常注重創新和可靠性。這一流程爲CT 在産品性能和質量方面赢得了市場份額。

簡單的參數自整定

通過 CTSoft 或者鍵盤可執行參數自整定，幫助您測量電動機和機器屬性并自動優化控制參數，使設備達到優化的性能

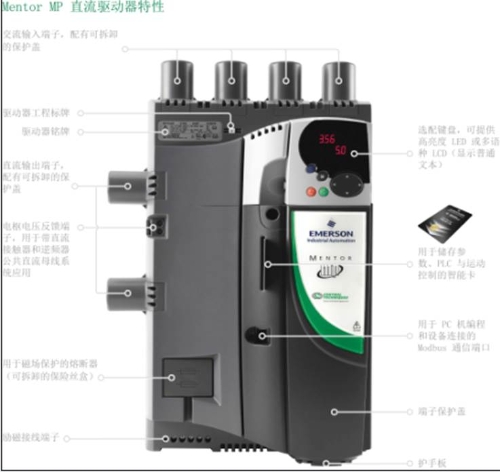

Mentor MP，驅動器解決方案

1.可提供用于單或 4 象限（再生）運行的型号

2. 25A 至 7400A，400V / 575V / 690V

3.選配高亮度 LED 或多語種 LCD 鍵盤，使用普通文本實 現簡單配置

4. 模塊串聯和并聯，适用于更高功率的電動機工作

5. 12/24 脈沖運行，可有效抑制諧波

6. IP20 防護等級用于 size 1，IP00 及護指闆用于 size 2， 實現輕松，低成本的安裝

7. 集成驅動器和電動機保護功能，适用于：

    （1）過電流 （2）過熱 （3）失相 （4）晶閘管熱過載 （5） 反饋丢失 （6）失磁 （7） 電樞開路

8. 内置勵磁控制器（含弱磁控制，90%應用不需外置勵磁 控制器）

    （1）機架尺寸 1 對應 8A

    （2）機架尺寸2 對應 20A

9. 選配的 FXMP25 外部磁場控制器适用于最高 25A 的磁場 電流

    （1）供 Mentor MP 或 Mentor II 進行磁場控制的數據線路

    （2）獨立數字控制模式适用于簡單的應用場合

    （3） 磁通控制，可提高開環磁通控制

    （4）智能弱磁控制

    （5）強迫勵磁 — 用于高動态設備反轉

    （6）磁場反向 — 使用單向限主機實現低動态設備的反轉

10. Mentor MP 勵磁控制模式用于電流高于 25A 的場合

11. 串行端口用于 Modbus RTU 和 PC 通信

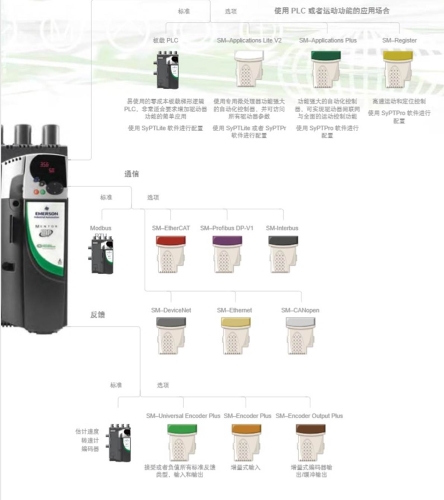

12. 3 個通用選項模塊插槽，使 Mentor MP 能夠利用Control Techniques 的交流驅動器技術解決方案。 每一個選項插槽都可實現：

    （1） 高性能 PLC 和運動控制

    （2） 以太網和現場總線通信

   （3）與附加反饋設備連接

    （4） 附加 I/O

13. 絕緣控制

14. 用于驅動器參數備份和複制的智能卡，可實現快速安裝和維護

15. 标準的集成 PLC

16.用于實現輕松集成的标準軟件功能

     （1） PID 控制器

     （2） 電動電位計

    （3）數字鎖（由主控編碼器控制的從屬設備運行）

17.開環控制，使用根據電樞電壓和磁通量反饋估計的速度

18. 閉環控制，使用

    （1）測速發電機反饋，連接傳統的直流電動機

    （2）增量式編碼器反饋，用于更高精度和位置控制

    （3）選配 SinCos、SSI、Hiperface 和 EnDAT 連接功能， 用于高性能應用場合

19. 高性能控制策略

    （1）32位微處理器

     （2） 35μs 電流取樣時間

    （3）速度控制器和斜坡更新 250μs

    （4）自動調整功能，用于電樞、勵磁電流回路和速度回路

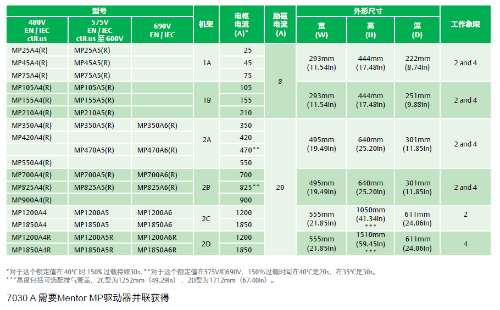

可選型号有：
