鄭徐客專清頻測試報告

1、 測試概述

      1.1 新建鄭州至徐州鐵路客運專線位于河南省、安徽省和江蘇省境内，線路西起鄭州樞紐鄭州東站，與鄭西客運專線及京廣客運專線銜接，2015年9月XX日到XX日由北京全路通信信号研究設計院集團有限公司的鐵路無線電監測檢測中心安排進行了電磁環境測試，鐵路沿線多處存在幹擾信号。爲了保障4月1号聯調聯試工作的順利開展，上海鐵路局電務處于3月8号組織召開了鄭徐客專清頻測試協調會，邀請我公司作爲儀表廠家參與此次清頻工作。

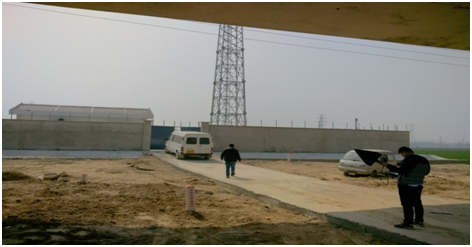

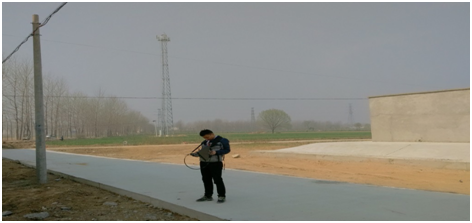

3月13日至3月18日我公司派出2名技術人員攜帶設備配合上海通号測試中心對鄭徐客專上海局管内線路進行了平推式幹擾排查工作。

1.2 檢測範圍

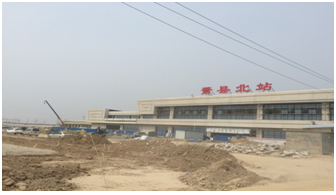

本次幹擾排查工作範圍爲上海局管内徐州東---安徽砀山高鐵沿線及聯絡線各站點，站點編号爲80至112，共計31個。

1.3 檢測主要儀表

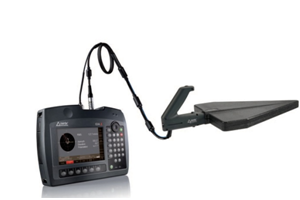

德國NARDA公司的幹擾定位分析儀IDA2和我公司自主研發的GSM互調分析軟件和基站ID識别系統

2 、 測試系統分析和方法

2.1 測試系統靈敏度分析

德國NARDA公司的IDA2爲一體化測試設備，具有自動識别天線、匹配天線因子等功能，其靈敏度計算爲：

S1=S_NIDA2 +M-G+Lc=-167.0+53.0-5. 7+0= -119.7dBm/200kHz

其中SIDA2爲IDA2幹擾定位分析儀當RBW=1Hz時的靈敏度，取值-167.0dBm；

M爲帶寬折算，M=10*log(200kHz/1Hz)=53.0dB；

G爲天線增益，值爲5.7dBi；

Lc爲饋線及轉接頭損耗，IDA2爲一體化設計，可忽略不計。

判決标準：根據信部無函【2007】136号《關于鐵道部和中國移動共享900MHz移動通信網頻率資源的函》規定，判别準則如下：

EGSM在鐵路軌道上方4.5m處的電平統計值：-105dBm/200kHz。

通過計算可以看出，上述系統的靈敏度優于判決門限-105dBm/200kHz，滿足測試要求。

2.2 測試方法

在測試前對準備使用的儀器儀表進行校核。根據北京全路通信信号研究設計院集團有限公司鐵路無線電監測檢測中心所提供的電磁環境測試報告，到達預定的測試點，對GSM-R所用頻段進行全頻段掃描，并把頻譜圖記錄下來與電磁環境測試報告進行比對，确認清頻工作是否開展。按照下列步驟進行測試：

A、利用幹擾分析儀IDA2針對930MHz—934MHz進行全頻段掃描，設置合理的RBW分辨帶寬和參考電平，記錄頻譜圖。

B、 利用基站ID識别系統對GSM-R頻段内信号進行解析，對于能解析出網絡号的信道進行判定是否爲異常信号

C、 針對930—960MHz頻段利用互調分析軟件進行測試，設置合理的參考門限查看是否能産生互調信号落在GSM-R頻段内，并與存在的異常信号進行比對。

測試結論

1、 徐州管内由于徐州移動公司積極配合已完成頻率清退工作，GSM-R頻段内已無異常信号。

2、 安徽蕭縣和砀山兩地的移動公司也進行了頻率清退工作，GSM-R頻段基本幹淨，會有微弱信号存在于GSM-R帶内，但靠近河南永成附近的測試點有異常信号存在，占用GSM-R信道，經檢測爲移動公司占用該頻點作爲TCH信道使用，已影響GSM-R系統的正常使用，須于河南移動公司相關人員聯系予以排除。

3、 鄭徐客專沿線移動、聯通公司隻進行4G網絡覆蓋，尚無鐵路專網開通，移動、聯通的G網信号強度最大爲-40dBm，還不足以産生互調信号影響GSM-R信道。考慮到其他高鐵線路出現的類似情況，在線路開通後移動聯通鐵路專網建成後在全線可能會有互調産物落在GSM-R頻段内而影響GSM-R系統運營，建議鄭徐客專開通後對互調信号進行重點監測。

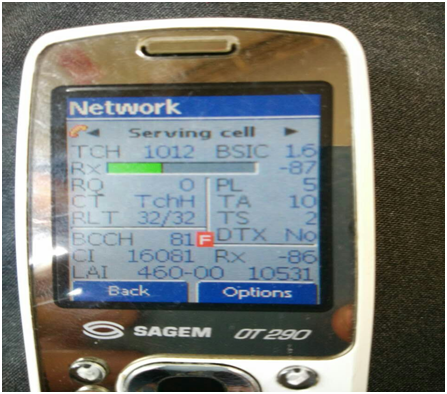

測試手機截圖
